基本信息

項目名稱：深圳市康和盛大樓電能管理系統設計與應用

項目地點：深圳

實施時間：2011年12月

項目簡介

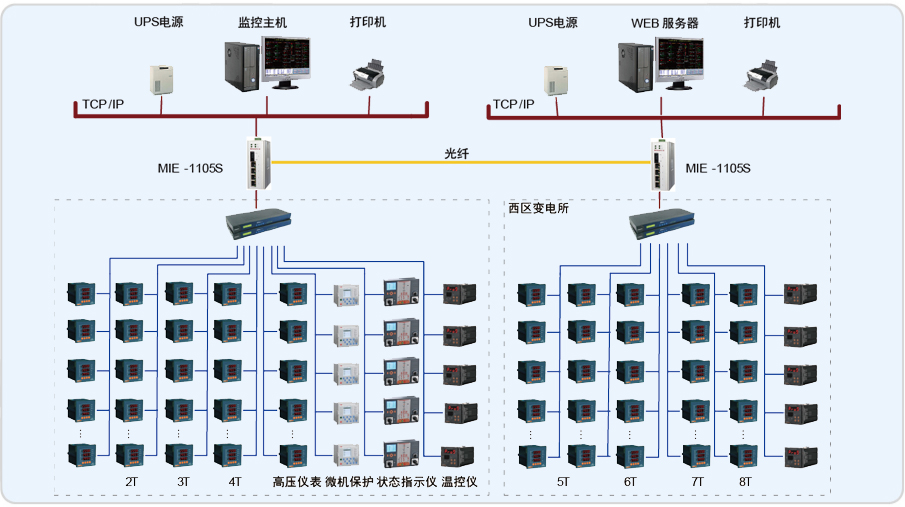

深圳市康和盛大樓位于深圳市西麗火車站15號路西側，總建筑面積28287.51m2。建筑高度36米，有1棟7層倉庫用房及兩層地下室組成，安科瑞電氣股份有限公司于2011年12月承接了深圳市康和盛大樓電能管理系統項目。整個系統采設計了一套Acrel2000電力監控系統，采用分層分布式結構，即現場設備 層、網絡管理層、監控管理層。電能管理系統設于配電室隔壁的電能管理值班室，配電室內所有電力儀表均通過485總線的形式連至值班室內電能管理柜內的智能串口服務器，再接入電能管理主機。

本項目共有一個配電室，位于地下二層，本棟大樓所有供電均從該配電室配出。另外，本工程還配備一臺360KW柴油發電機組，作為備用電源，當市電停電時，從變電所市電開關輔助接點取發電機自啟動信號至發電機組，發電機組自啟動。在低壓配電，共有2兩路低壓配電進線，兩面電容補償柜，一面雙電源切換柜，53路出線回路以及聯絡柜。所有回路安裝安科瑞電氣股份有效公司的PZ系列可編程電測表，對本回路用電情況進行實時采集、處理。

系統實現的功能

為了能實現對大樓用電量進行自動采集、遠傳和存儲、預處理、線損統計及分析的電能綜合管理平臺，大樓需采用一套電能管理系統軟件，將各個用電回路的用電狀況及用電量進行管理，將各種用電量及相關數據通過圖、表等方式展現給本地網絡的管理層，并預留接口，為日后向上級管理平臺提供用電量分析的數據基礎。達到自動采集、集中管理的一個智能化電能管理系統。
