基本信息

項目名稱：哈飛空客復合材料制造中心新廠房電力監控系統的設計與應用

項目地點：黑龍江 哈爾濱

實施時間：2011年6月

項目簡介

哈爾濱哈飛空客復合材料制造中心新廠房于2009年6月破土動工，規劃總面積為80,000平方米。其中包括工業區、技術區、清潔區、辦公區和其它輔助設施。

安科瑞電氣股份有限公司于2011年6月承接了哈飛空客復合材料制造中心新廠房電力監控系統項目。整個系統采用Acrel-2000型電力監控系統，負責完成哈爾濱哈飛空客復合材料制造中心電力中心兩個配電室各回路電力參數的實時監測。

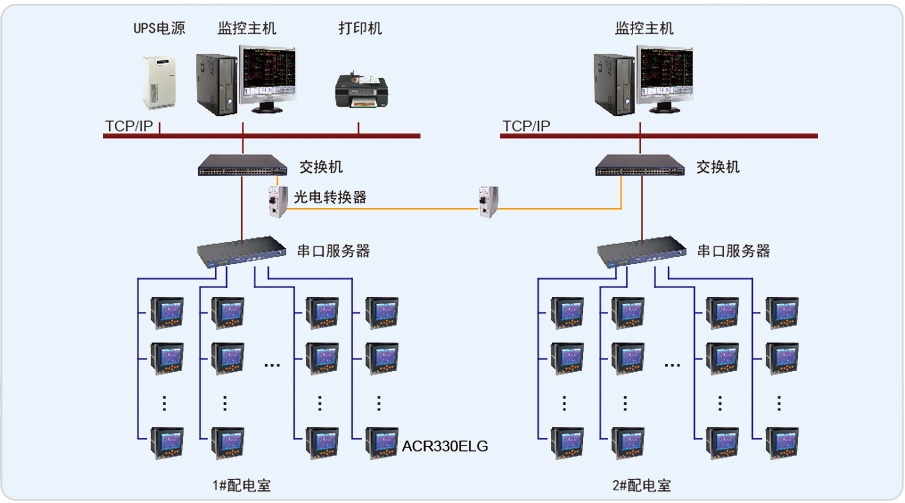

整個系統采用網絡分布式結構，監控范圍為1#和2#配電室。1#和2#配電室通過一根單模四芯光纖互聯組成局域網，配合安科瑞公司Acrel-2000組態軟件的WEB發布功能，實現互相瀏覽彼此配電室的電力監控畫面。

系統實現的功能

1、電流，電壓，功率等基本電參量遙測及電參量越限報警，一次主接線圖界面顯示

2、歷史數據的查詢，電流曲線趨勢的實時以及歷史查詢功能

3、事件記錄，系統運行異常監測，故障報警及操作記錄

4、報表查詢與打印功能

5、系統負荷實時、歷史曲線，用戶權限管理主要功能

6、實現了對所有監控界面、曲線界面及報表的WEB發布，具備在其他機器上訪問查詢實時數據、實時曲線和各類報表的功能。
