基本信息

項目名稱：天水第一人民醫院電氣火災監控系統的設計與應用

項目地點：天水

實施時間：2011年12月

項目簡介

本項目為天水市第一人民醫院投資1.5億元新建的門急診綜合樓，總建筑面積達45340平方米，共20層，集門診、急診、病房和地下停車場于一體。

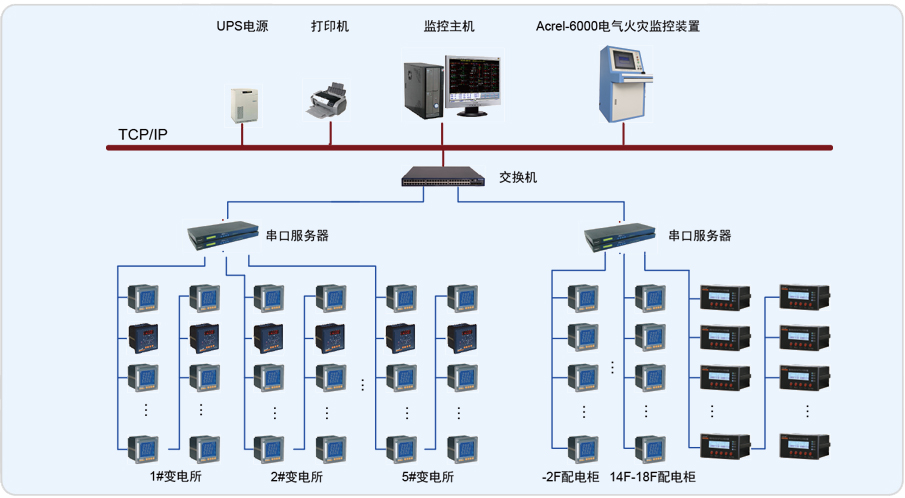

本項目采用Acrel-6000電氣火災監控系統，監控范圍主要為處于地下室的低壓配電間和各個樓層中的配電柜。客戶系統需求為探測漏電電流、過電流、超溫度等信號，發出聲光信號報警，準確報出故障線路地址，監視故障點的變化。儲存各種故障和操作試驗信號，顯示系統電源狀態。

系統實現的功能

Acrel-6000電氣火災監控系統是安科瑞電氣股份有限公司自主研發的用于接收剩余電流式電氣火災探測器等現場設備信號，以實現對被保護電氣線路的報警、監視、控制、管理的運行于計算機的工業級硬件/軟件系統。本系統應用于大型商場、生活小區、生產基礎、辦公大樓、商場酒店等區域的消防控制中心，對分散在建筑內的探測器進行遙測、遙調、遙控、遙信，方便實現監控與管理。本系統采用標準的Modbus現場總線將具有通信功能的探測器相互連接起來，當現場保護線路中的被探測參數超過報警設定值時，能發出報警信號、控制信號，能指示報警部位并保存報警信息。

主要有以下功能特點：友好的人機界面，可實時和定時采集現場設備的剩余電流數據和溫度、并有報警提示聲光報警等功能。客戶可根據實際需要對報警溫度值、漏電流值進行設置，報警故障解除時，可遠方進行復位。系統可對報警事件、日期、報警值、越線值進行記錄，并生成報表，可對報警事件記錄進行打印。
