現在剩余電流動作繼電器依據的標準是GB/T 22387-2016 《剩余電流動作繼電器》和GB/T 13955-2017 《剩余電流動作保護裝置安裝和 運行》，兩者都是推薦性標準。對于某些人和設備極為重要的場所，應當裝設但是沒有裝設容易造成事故隱患?？偨Y(jié)來說移動式電氣設備和工具的供電線路，施工現場的設備，安裝在戶外的電氣設備，臨時用電的電氣設備，供電線路與水相關的場所，民用建筑內電源插座及插座回路應裝設剩余電流動作繼電器。
關鍵詞：剩余電流繼電器；剩余電流動作繼電器；RCD；安科瑞安躍強；接地故障；觸電保護
依據標準所述，將保護分成兩個大類，第一類是末端保護，下列設備和場所應安裝末端保護剩余電流繼電器：
1）術語I類的移動式電氣設備及手持式電動工具；
2）工業生產用的電氣設備；
3）施工工地的電氣機械設備；
4）安裝在戶外的電氣設備；
5）臨時用電的電氣設備；
6）機關、學校、賓館、飯店、企事業單位和住宅等除壁掛式空調電源插座外的其他電源插座或插座回路；
7）游泳池、噴水池、浴室、浴池的電氣設備；
8）安裝在水中的供電線路和設備；
9）醫院中可能直接接觸人體的醫用電氣設備；
10）農業生產用的電氣設備；
11）水產品加工用電；
12）其他需要安裝RCD的場所。
第二類是線路保護，低壓配電線路根據具體情況采用二級或者三級保護時，在電源端、負荷群首端或線路末端（農業生產設備的電源配電箱）安裝RCD。
以上所述總結來說移動式電氣設備和工具的供電線路，施工現場的設備，安裝在戶外的電氣設備，臨時用電的電氣設備，供電線路與水相關的場所，民用建筑內電源插座及插座回路應裝設剩余電流動作繼電器。
除此之外，其他場所涉及人身安全和設備安全的供電電源處均宜設置剩余電流動作繼電器，保障人民的生命財產安全。
產品介紹
ASJ系列剩余電流動作繼電器和多回路剩余電流監測儀可與低壓斷路器或低壓接觸器等組成組合式剩余電流保護裝置，主要適用于交流50Hz，額定電壓400V及以下的TN和TT系統配電線路，用來對電氣線路進行剩余電流監測及接地故障保護，防止接地故障電流引起的設備損壞和電氣火災事故，也可用來對人身觸電危險提供間接接觸保護。
功能介紹

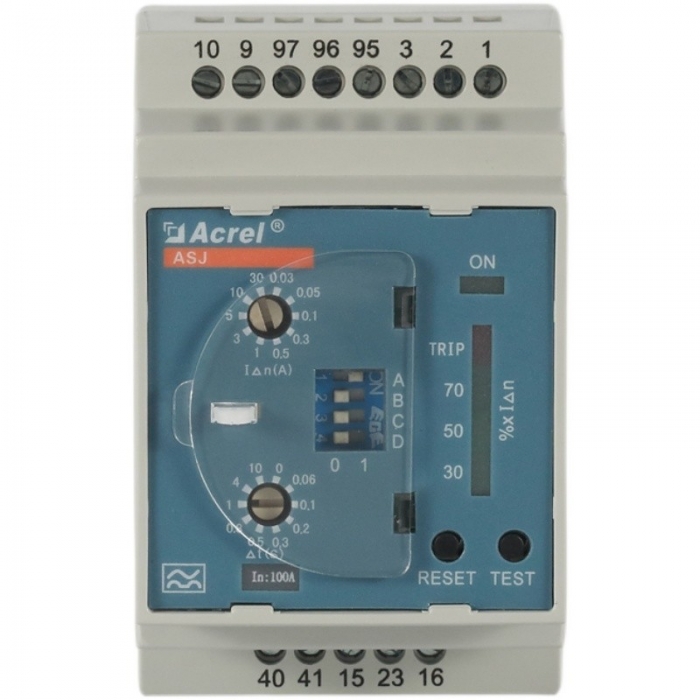

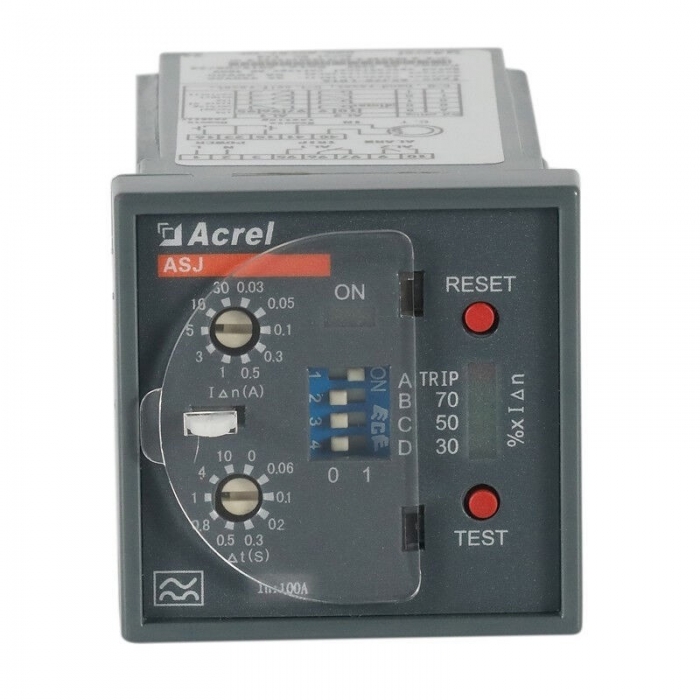

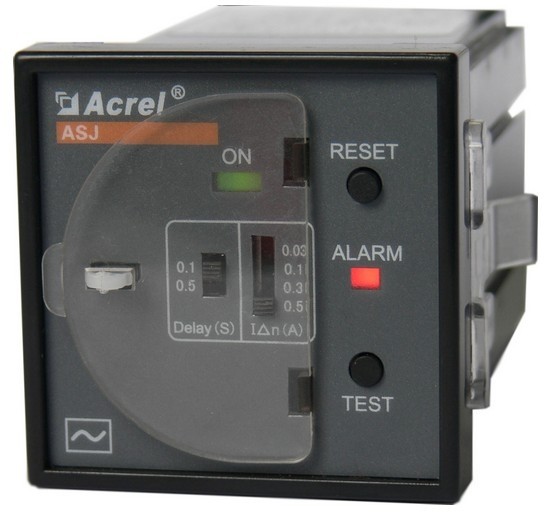

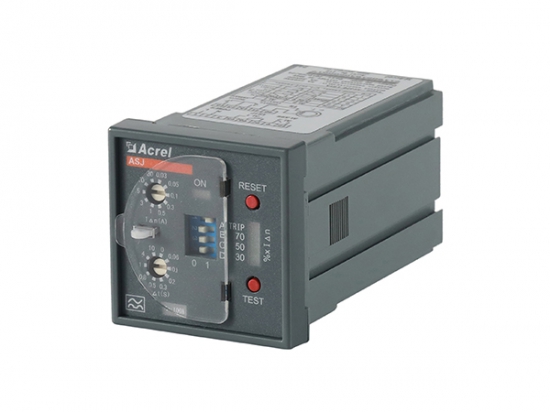

ASJ10/20/10L系列剩余電流動作繼電器具有以下功能：A型或者AC型剩余電流測量，剩余電流越限報警指示，額定剩余動作電流可設定，極限不驅動時間可設定，兩組繼電器輸出，具有就地，遠程“測試”、“復位”功能；
ASJ60系列剩余電流監測儀具有以下功能：16路剩余電流監測，1路預警繼電器輸出，16路報警繼電器輸出，2路DI輸入，自動重合閘功能，遠程通訊功能，遠程分合閘功能。
隨著時代的發展，人民的生命和財產安全愈加重要，減少漏電事故的發生不僅要從供電源頭處理，使用符合規范的配電元件和規范的接地措施，還要設置保障電氣安全的監測保護設備，剩余電流動作繼電器的新標準發布實施后，對容易漏電場所和常見情況會有所約束，可以有效減少事故隱患和事故發生。
ASJ10/20/10L系列剩余電流動作繼電器技術指標
ASJ60系列剩余電流監測儀技術指標
剩余電流動作繼電器在應用時應注意低壓系統的接線型式。
其余接線型式需要改造成以上兩種型式使用，防止出線誤動作或者不動作的情況。
剩余電流互感器的選擇應根據主回路的額定電流為參考選擇。
實際應如圖所示，互感器安裝在主回路或者支路上，通過測量剩余電流判斷是否驅動斷路器動作。
