立即咨詢1 晃電現象及定義
由于供配電系統在運行中受到各種因素的影響，比如外電網受臺風、雷電、暴雨等惡劣天氣的影響、以及供配電系統內部設備故障等原因，電網電壓波動和停電事故常有發生，供電系統不可避免地出現供電網絡瞬時失壓或電壓波動的現象，俗稱“晃電"。智能自適應抗晃電裝置馬達保護電動機保護
電壓暫降/驟降（Voltage Sag）是電壓有效值降至標稱值（Nominal Value）的10%至90%，且持續時間為10ms至1min（典型持續時間為10ms～600ms）的電能質量事件之一。嚴重的電壓暫降，將使用電設備停止工作，或引起所生產產品質量下降。而電壓暫降影響的嚴重性則隨用電設備的特性而異。一般而言，工業過程設備對電壓暫降特別敏感，因為設備內任何一個元件由于電源出現問題都會使整個流程停止運轉。當輸配電系統中發生短路故障、感應電機啟動、雷擊、開關操作、變頻器以及電容組的投切等事件時，均可引起電壓暫降。其中，短路故障、感應電機啟動和雷擊是引起電壓暫降的主要原因。
晃電是指電網電壓瞬時跌落至標稱值的10%-90%，并且持續在1分鐘之內又迅速恢復正常的現象，大部分晃電不超過1.5秒。安科瑞安躍強
2 產品特點

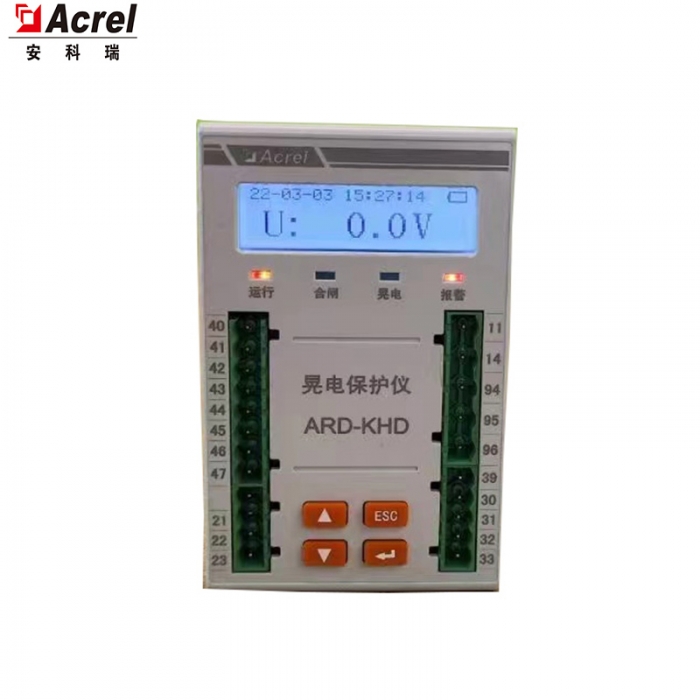

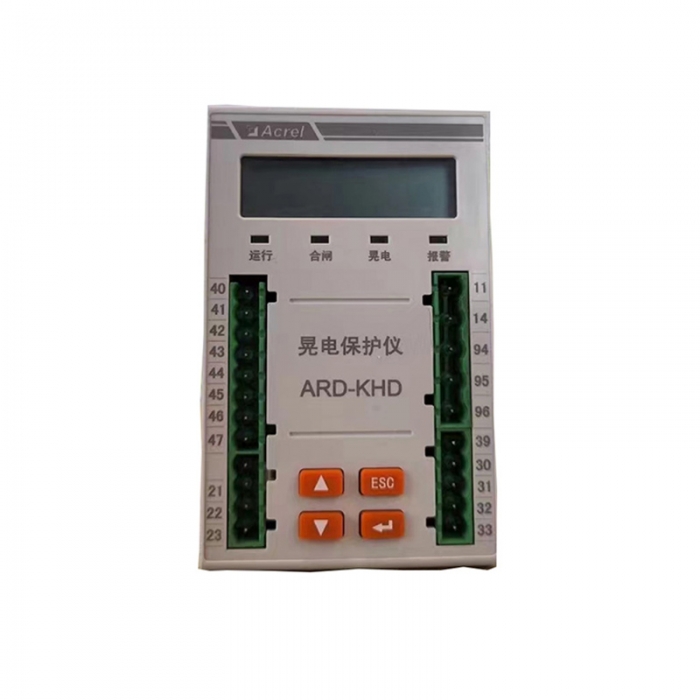

安科瑞 ARD-KHD-S03 系列智能自適應抗晃電裝置馬達保護電動機保護能有效治理晃電現象造成的接觸器意外脫扣，在提供低壓供電系統穩定性的同時，通過旁路工作模式也保證了系統的可靠性，可確保系統電壓瞬時跌落到0v，接觸器能可靠吸合，進而在晃電結束時，保證工業負荷無災難運行，可廣泛應用于石化、鋼鐵、煉油、化纖、電廠、集成電路行業、玻璃、造紙等連續性生產企業。ARD-KHD-S03F應用于變頻器、軟啟動重啟型。
■ 晃電保持和晃電再起動相結合，接線方便，能有效抵御電壓跌落引起的接觸器釋放
■ 抗晃電可編程設置，滿足不同客戶需求
■ 4 路可編程 DI 輸入，采用內置 DC24V 電源；4 路可編程無源 DO 輸出
■ 標配 1 路 MODBUS_RTU 通訊
■ 可記錄晃電事件、開關量事件、接觸器事件、裝置事件、上電事件、暫升暫降事件，各 類事件各 16 條，方便用戶維護管理
■ 主體標配液晶顯示，同時選配外置嵌入式安裝顯示單元
■ 外置顯示單元支持 U 盤程序升級
晃電保持+晃電再起動典型接線如圖所示：
