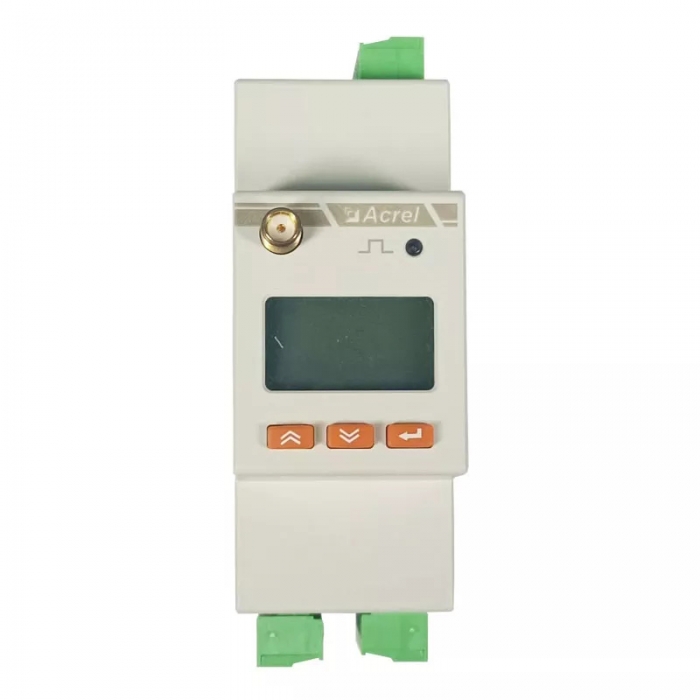

單相互感器接入末端回路電力物聯表4G通訊簡介

　　主要用于計量低壓網絡的有功電能，具有體積小、精度高、功能豐富等優點，并且可 選通訊方式多，可支持 RS485 通訊和 Lora、4G 等無線通訊方式，增加了外置互感器的電流采樣模式，從而方便 用戶在不同場合進行安裝使用。可靈活安裝于配電箱內，實現對不同區域和不同負荷的電能計量、運維監管或電 力監控等需求。安科瑞安躍強

　　功能特點

　　測量功能：能測量全電力參數包括電壓 U、電流 I、有功功率 P、無功功率 Q、視在功率 S、功率因數 PF、電壓與電 流的相角度Φ、頻率 F。其中電壓 U 保留 1 位小數，頻率 F 保留 2 位小數，電流 I 保留 3 位小數，功率 P 保 留 4 位小數, 相角度Φ保留 2 位小數。

　　如：U = 220.1V，f = 49.98HZ, I = 1.999A, P = 0.2199KW, Φ= 60.00°。

　　支持 2 路測溫，測溫范圍：-40～99℃，精度±2℃

　　計量功能：能計量當前組合有功電能，正向有功電能，反向有功電能，感性無功電能，容性無功電能,視在電能。

　　分時功能：兩套時段表,一年可以分為 4 個時區,每套時段表可設 12 個日時段,4 個費率(F1、F2、F3、F4 即尖峰 平谷) 。

末端回路電力物聯表注意事項：

1、同一只儀表電流信號的出線端一定要可靠接地，若不接地會造成儀表電流的顯示值不正確的現象；

2、若多只儀表電流信號的出線端并聯再接地，會造成電流分流，同樣會造成儀表出現顯示不準或不加信號有電流顯示的情況；

3、一定要確保電流回路接線可靠，不能出現線路松動，接觸不可靠的現象，否則會出現儀表電流不顯示的情況。

4、若現場有儀表信號顯示不正常或電能計量不準，需把不良的產品記錄在“現場儀表信號分析記錄"上，以便詳細了解現場的情況。

5、高壓的儀表查線比較復雜，若現場是三相三線的接線方式，可以把儀表內部設成三相四線，通過計算單相的功率來判斷電壓的相序有無接反。

　　單相4G智能電能表末端回路測量免調試上平臺組網應用

　　ADW310 支持 470MHz 的 LORA 通訊以及 4G 通訊。關于 4G 通訊的具體協議

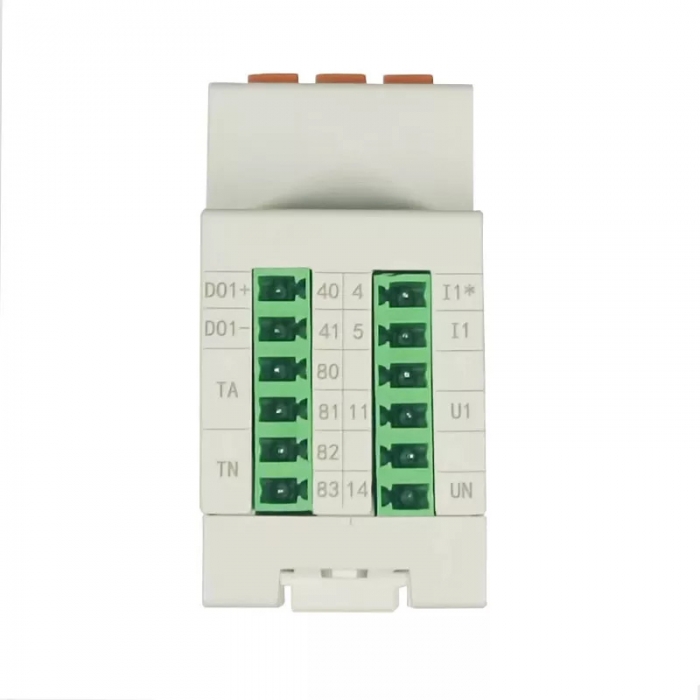

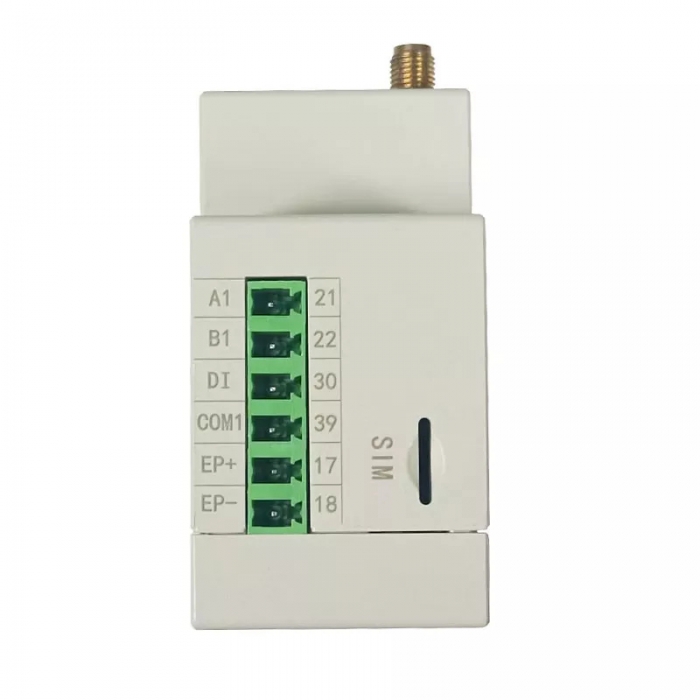

　　開關量輸入/輸出端子

　　開關量輸入是均采用開關信號輸入方式，儀表內部配備+12V 的工作電源，無須外部供電。當外部接通或斷 開時，經過儀表開關輸入模塊采集其接通或斷開信息并通過儀表本地顯示。開關量輸入不僅能夠采集和顯示本地 的開關信息，同時可以通過儀表的 RS485 實現遠程傳輸功能，即“遙信"功能。 開關量輸出為繼電器輸出，可實現“"和報警輸出。

　　開關量輸入輸出

　　配套互感器外型尺寸
